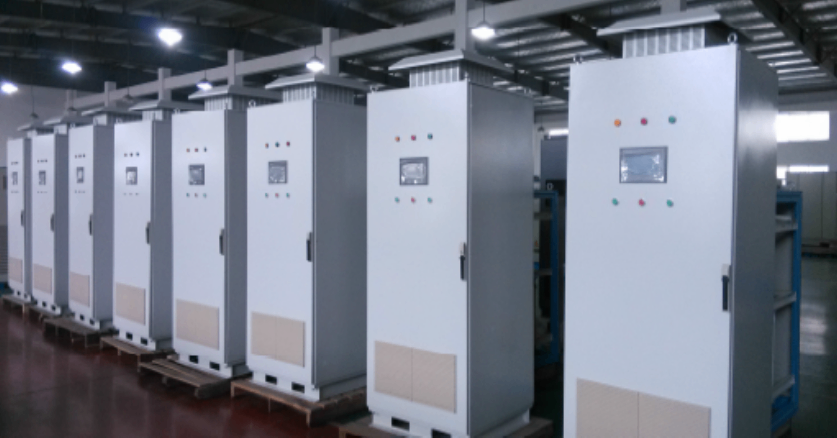

A-APF低壓有源濾波補償成套裝置
有源電力濾波器是采用現代電力電子技術和基于高速DSP器件的數字信號處理技術制成的新型電力諧波治理專用設備。我公司研發的A-APF低壓有源濾波補償成套裝置，廣泛應用于各行業，有效地解決諧波及其補償?shù)膯?wèn)題，凈化電網系統，提高用戶用電質量。
基本參數
額定工作電壓：0.4-0.66kV
額定諧波補償容量：50A/100A/150A/200A/300A
整機功耗：小于容量的3%
全部響應時間：<10ms
抑制諧波效果：達到國標要求，穩態THD可降低至5%以下
額定絕緣電壓：3000V AC，2500V DC
性能說明
動態有源濾波，全面改善電能質量；
DSP全數字控制，20kHz開關頻率，對負載的動態變化響應迅速；
諧波補償次數可選擇，最高能濾除50次諧波；
有源電力濾波器可選擇同時補償無功；
具備三相不平衡補償能力；
具有自動限流功能，不會發生過載；
效率高，滿載損耗小于2.57kW；
并聯安裝方式，安裝簡單，體積??；
降低線路損耗，消除諧波引起的變壓器和電機發熱，實現系統大幅度節能；
有源電力濾波器的濾波效果不受系統阻抗變化影響，并能自動抑制系統諧振；
按照配電結構，可選擇局部補償、部分補償或總補償，CT可位于電源側或負載側；
易于擴展和冗余設計，可最多10臺并聯運行。
產品特點
濾波精度高，諧波電流濾除率可達97%以上；
濾波范圍廣，濾波次數：2-50次諧波及間諧波；
對負載的波動響應快，響應時間<1ms；
動態注入電流以抑制諧波和補償功率因數；
不會與系統發生諧振；
可多臺組合擴展容量；
抑制系統過電壓，改善系統電壓穩定性；
阻尼電力系統功率振蕩；
能抑制電壓閃變、補償三相不平衡、提高功率因數；
系統的自我保護和穩定性極強。
